Fonctions Coeur et Carcasse Outillage

Logopress® inclut un puissant Assistant Structure Outil qui vous permet de modéliser très rapidement les principaux composants de l’outillage. Il est aussi très utile tout au long de la conception quand vous avez besoin d’insérer de nouvelles plaques et même des sous-assemblages pour lesquels les dimensions pourront être très aisément ajustées.

Il agit également comme un gestionnaire des contraintes de positionnement et vous libère très largement de cette tâche. Il intègre enfin la gestion des matières et des traitements.

Assistant Structure Outil
Assistant Structure Outil

Assistant Structure Outil :

  • Méthode d’insertion de composants et sous assemblages dédiée au besoin des outillages
  • Pièces 100% personnalisables
  • Structures d’outils 100% personnalisables
  • Gestion des contraintes de positionnement.
  • Gestion de la base de données matière
  • Gestion des traitements

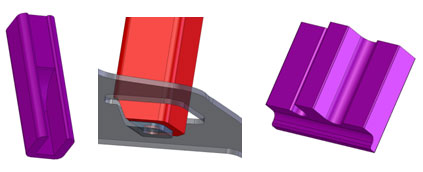

Logopress® inclut également de puissantes fonctions pour insérer les poinçons (de découpe, de pliage et de forme) et créer automatiquement toutes les ouvertures. Les Montage Poinçons seraient une lourde tâche sans ces automatismes puisqu’ils requièrent de nombreux usinages avec gestion des jeux de passage dans diverses plaques. Logopress® permet tout ceci en quelques clics de souris et réglages de paramètres. Lors de la définition du premier montage, Logopress® mémorise même vos préférences afin d’aller encore plus vite pour les montages suivants.

Montage Poinçons

Montage Poinçons :

  • Poinçons de découpe
  • Reconnaissance automatique des plaques
  • Poinçons de pliage
  • Gestion des frappes sur pli
  • Poinçons de forme
  • Création des ouvertures dans toutes les plaques
  • Gestion des jeux de passage
  • Gestion des dépouilles
  • Mémorisation des préférences utilisateur

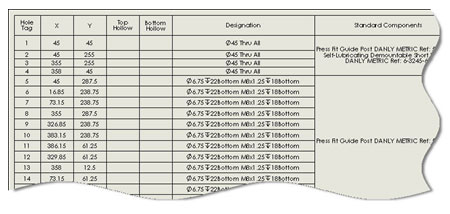

Une application CAO outillages ne serait pas complète sans une puissante fonction Tableau de Pointage pour économiser des heures de cotation...

Tableau de Pointage

Logopress® tire bien sûr avantage de toute la puissance de SOLIDWORKS® ainsi que de sa facilité d’utilisation. Il inclut également de nombreuses autres fonctions issues de notre expérience de près de 30 ans. Aux concepteurs d’outillages qui souhaitent utiliser les technologies 3D d’aujourd’hui, Logopresss3® apporte productivité et simplification des tâches.

Tableau de Pointage Outillage :

  • Trous avants et arrières dans le même tableau
  • Description automatique et détaillée de toutes les caractéristiques de chaque trou, en complément des coordonnées X, Y et du diamètre.
